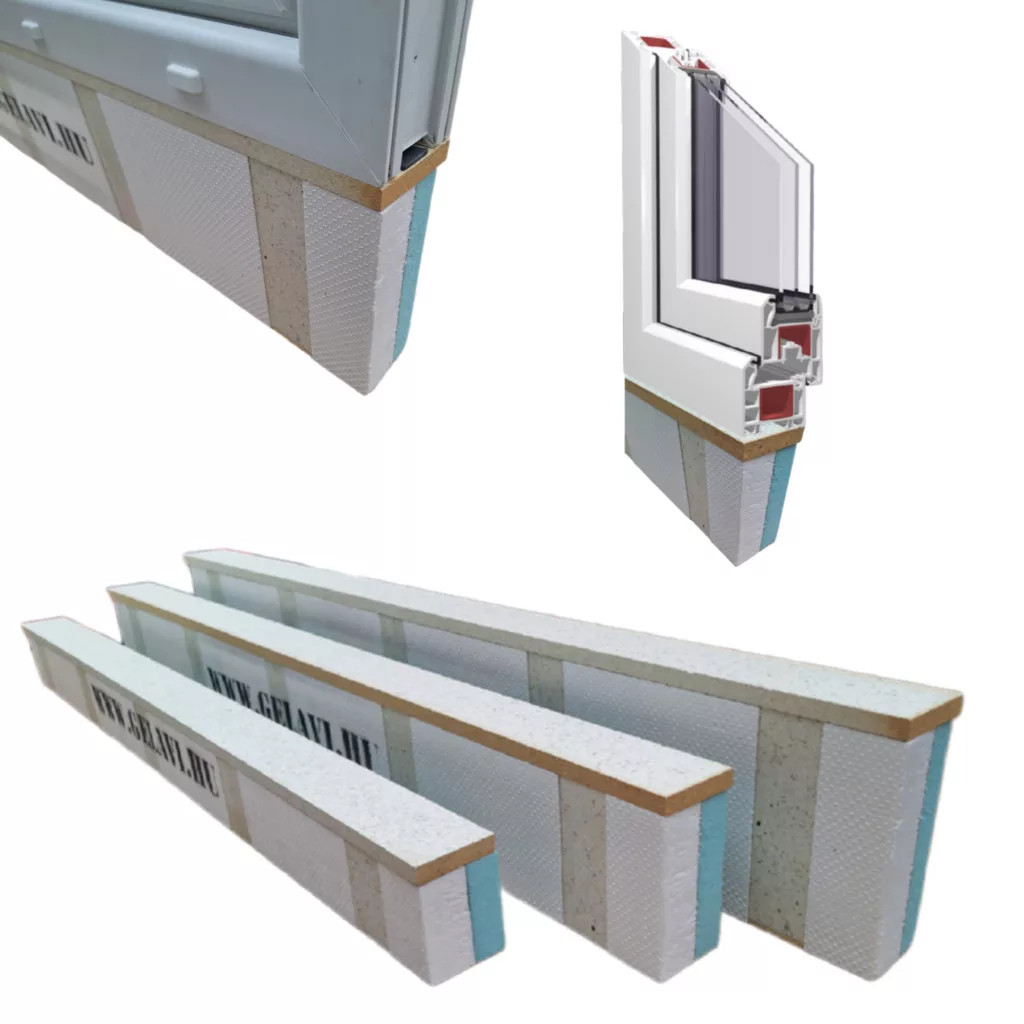

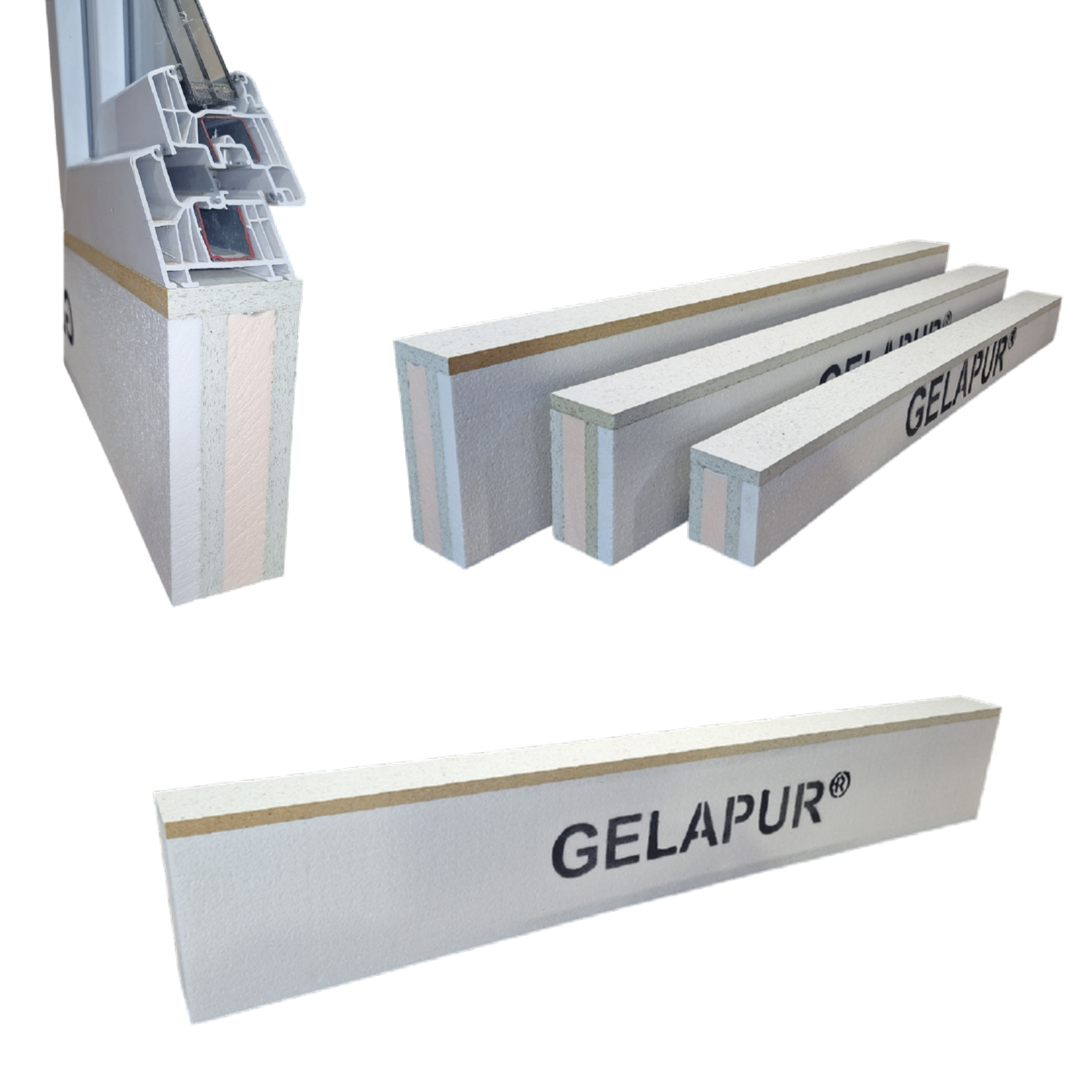

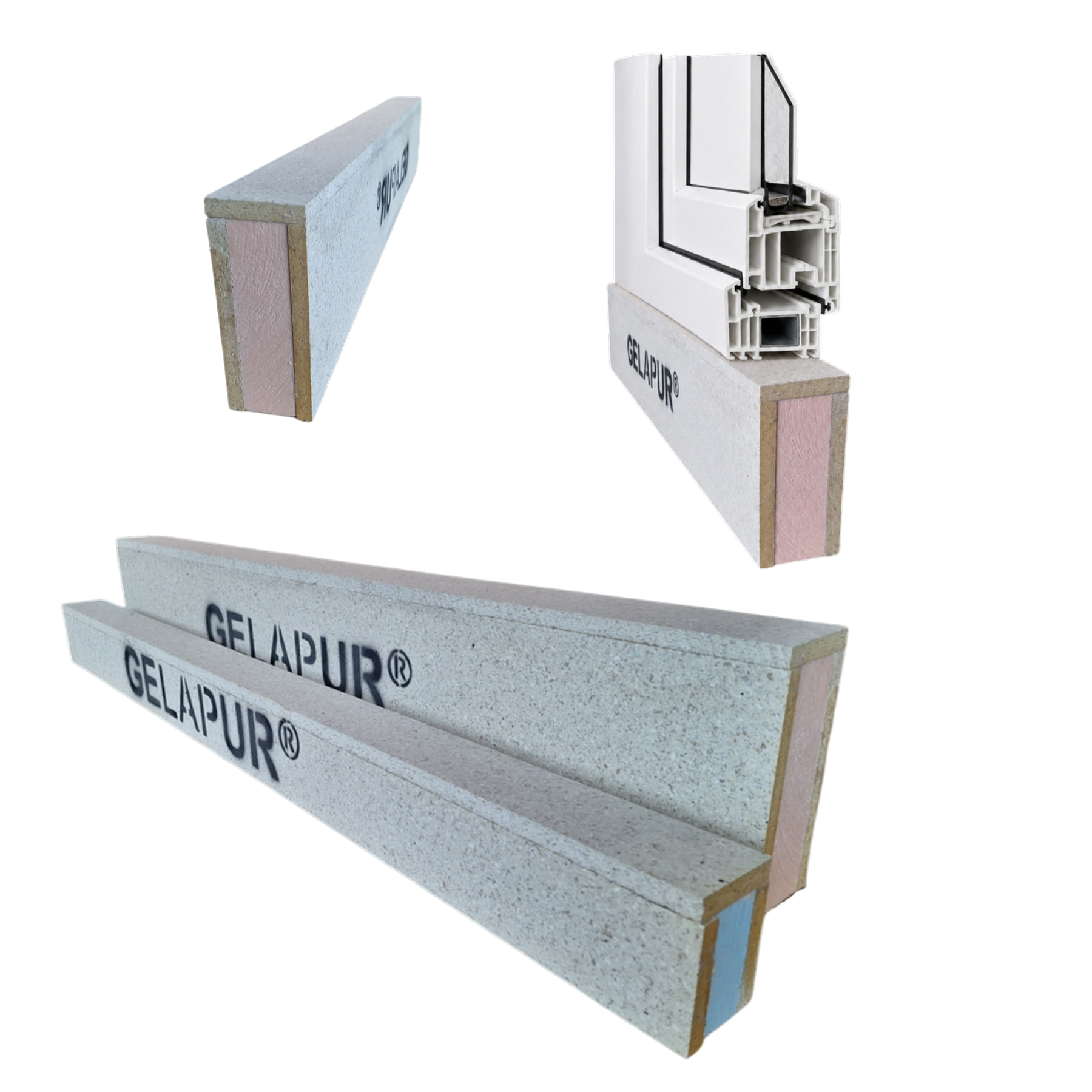

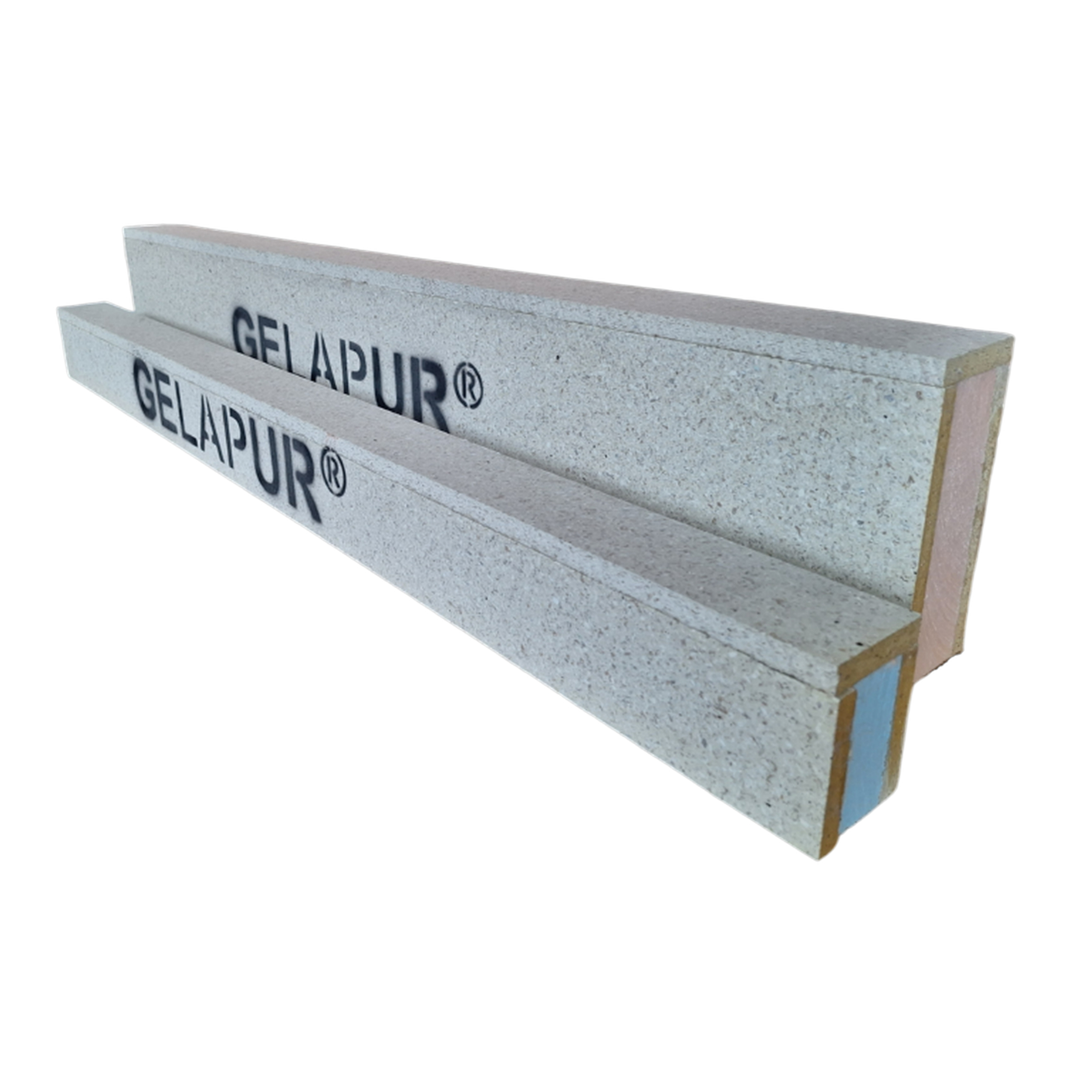

Gelapur hőhídmegszakító toktoldó Purenit lappal

Gelex hőhídmentes párkányfogadó – az ablakok hőszigetelésének forradalmi megoldása

A nyílászárók biztos alapja – hőhíd nélkül

A modern, háromrétegű üvegezésű nyílászárók hatalmas súllyal rendelkeznek. Egyetlen 150×150 cm-es ablak akár 100 kg is lehet. Ha ezek alá hibásan választjuk meg az alátámasztást, az nemcsak hőhíd kialakulásához, hanem repedésekhez, páralecsapódáshoz, penészedéshez és hosszú távon komoly károkhoz vezethet.

A Gelapur hőhídmegszakító toktoldó Purenit lappal pontosan erre a problémára nyújt professzionális és tartós megoldást.

Miért egyedülálló ez a megoldás?

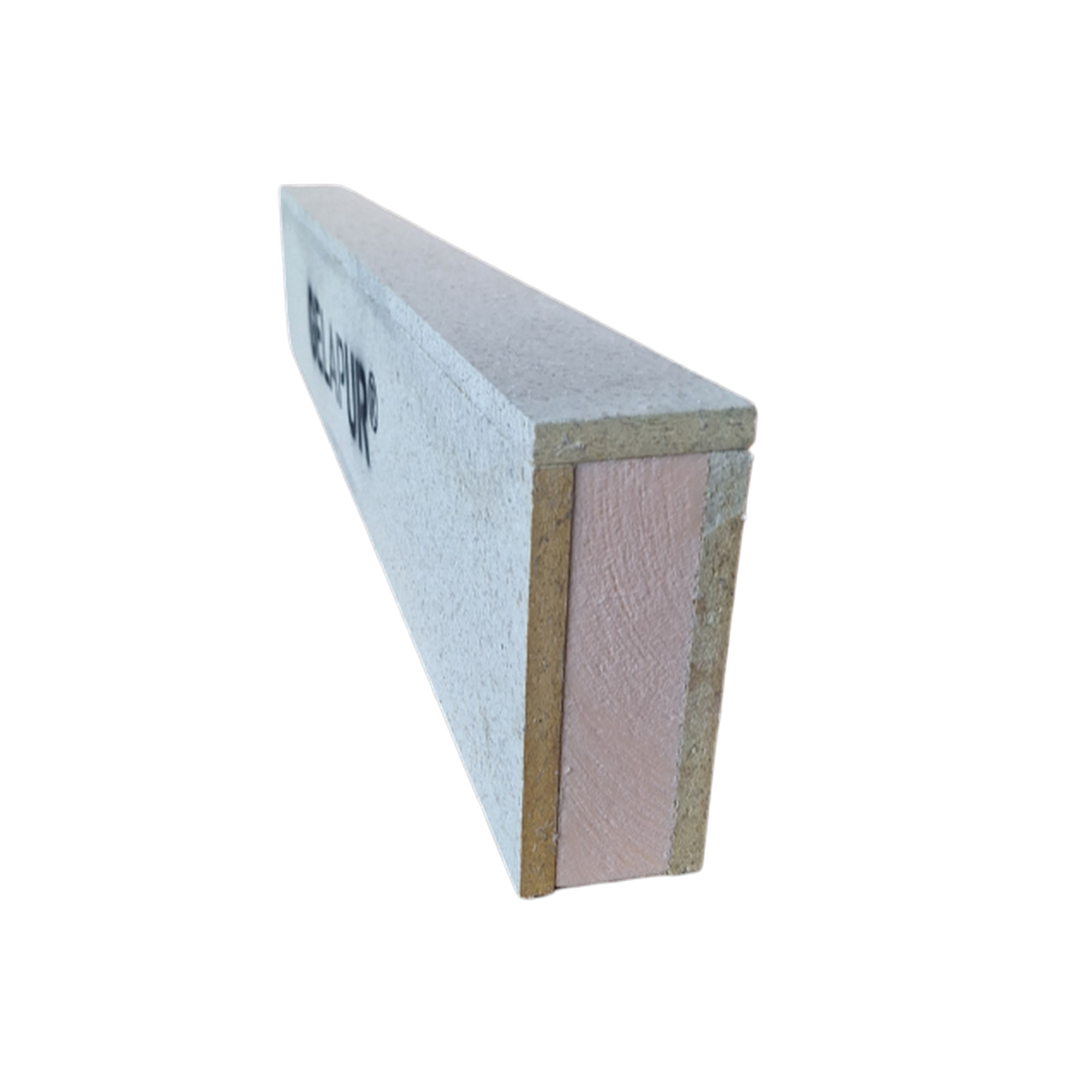

  • Tömör XPS hőszigetelő mag
    A termék központi része nagy sűrűségű, tömör XPS lapból készül, amely kiváló hőszigetelést biztosít. Nem engedi, hogy a beton hűtőbordaként vezesse be a hideget a nyílászáró környezetébe.

  • Purenit teherbíró lap
    A felső részbe mart Purenit lap gondoskodik arról, hogy az ajtó vagy ablak stabilan, biztonságosan csavarozható legyen. A Purenit rendkívül szilárd, nedvességálló és hosszú élettartamú anyag, amely még a legnagyobb nyílászárók súlyát is gond nélkül elviseli.

  • Teherbírás és stabilitás
    A Gelapur toktoldókat kifejezetten úgy fejlesztettük, hogy elbírják a több száz kilós szerkezetek súlyát is. Ezért bátran alkalmazhatók földig érő ajtókhoz, emelő-toló szerkezetekhez és nagyméretű ablakokhoz.

  • Keskeny kialakítás
    Az ajtók és ablakok alatti alátámasztás nem lehet szélesebb, mint maga a tok. Ezért a Gelapur toktoldók 70–80 mm szélességgel készülnek, így tökéletesen illeszkednek minden modern nyílászáróhoz.

Műszaki adatok:

Hossza: PURENIT lap 120cm (ez fix méret, ennél szélesebb nyílászárónál egyszerűen sorolni kell egymás mellé a toktoldókat)

Vastagsága: 60mm, 70mm, 80mm, 100mm, 120mm, 140mm, 150mm, 160mm, 180mm, 200mm

Magasságoka: 50mm - 100mm - 150mm - 200mm - 250mm - 300mm - 350mm - 400mm - 450mm - 500mm - 550mm - 600mm

Anyag: XPS, PURENIT lap

Nyomószilárdság 50kg/cm2

Hővezetési tényező: 0,035-38W/mK

Teljesítmény nyilatkozat

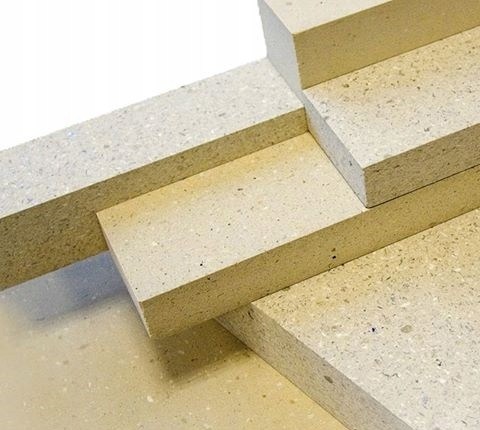

Mi is az a PURENIT?

Purenit – prémium fedőlap a Gelapur panelekhez

• kiváló nedvességállóság – nem szívja magába a vizet

• nem vetemedik, mérettartó hosszú távon is• nagy nyomószilárdság – bírja a több száz kilós ajtók terhe-lését

• ellenáll a hőingadozásnak és időjárási hatásoknak

• jól megmunkálható (csavarozható, vágható, marható)

• alkalmazott vastagság: 15mm

• ideális választás prémium minőségű hőhídmegszakító pa-nelekhez

A Gelapur hőhídmegszakító panelek egyik legkiemelkedőbb változata purenit fedőlappal készül, amely a minőség és tartósság szinonimája az építőiparban. A purenit egy nagy sűrűségű, zártcellás, újrahasznosított poliuretán alapú szerkezeti anyag, amely rendkívül ellenálló a nedvességgel, hőingadozással és nyomás-sal szemben.

Ez a fedőréteg nem szívja magába a vizet, nem vetemedik, és hosszú évek után is megtartja formáját és szerkezeti stabilitását. Mindez ideálissá teszi olyan kritikus pontokon, mint például az emelő-toló ajtók alatti hőhídmegszakítás, ahol nagy súlyt, időjárási hatásokat és hőtechnikai szempontokat is figyelembe kell venni.

A purenit tehát tökéletes választás a Gelapur prémium panelhez, ha kompromisszummentes, hosszan tar-tó megoldást keresel a szerkezet és a hőszigetelés találkozásánál.

Milyen méretű toktóldót válasszak?

A Gelapur hőhídmegszakító méretének meghatározása nagyon egyszerű.

Hossz meghatározása:

A gyártási technológia miatt a toktoldókat csak fix, 1200 mm (120 cm) hosszúságban tudjuk szállítani.

Amennyiben a nyílás szélesebb ennél, a toktoldókat egyszerűen egymás mellé kell sorolni. Így bármilyen szélességű nyílászáróhoz biztonságosan és pontosan alkalmazhatók.

Magasság meghatározása:

A toktoldó magasságát mindig a padlóréteg vastagsága határozza meg. Fontos, hogy a rétegmagasságot a padló végleges burkolatának tetejéig mérjük. Mérjük meg a bitumenes lemez felső síkja és a kész padlóburkolat teteje közötti távolságot. Az így kapott értékből vonjunk le 1 cm-t szerelési hézagként – ez adja meg a gyártandó Gelapur hőhídmegszakító toktoldó pontos magasságát.

Szélesség meghatározása:

A toktoldó szélességét mindig a nyílászáró tok szélessége határozza meg. Fontos, hogy a toktoldó ne legyen szélesebb a tok szerkezeténél, mert ez burkolatrepedést okozhat.

  • Példa: 76 mm tok esetén 60 mm vagy 80 mm széles toktoldó választható.

  • Példa: 90 mm tokszerkezet esetén a 90 mm toktoldó a megfelelő.

  • Ugyanez az elv érvényes minden egyéb tokszélesség esetében is.

🧰 Beépítési útmutató – Gelapur toktoldók szakszerű beépítése

A Gelapur hőhídmegszakító toktoldó megfelelő beépítése elengedhetetlen a nyílászárók alatti hőhídmentes, stabil és pontos kialakításhoz.
Az alábbi útmutató bemutatja a helyes beépítési folyamatot, amely biztosítja a tartós, precíz eredményt.

1️⃣ Felület előkészítése

  • A beépítés előtt alaposan tisztítsuk meg a fogadófelületet.

  • A felület legyen pormentes, száraz és szilárd.

  • Távolítsuk el a laza anyagokat, port, esetleges nedvességet.

  • A pontos beépítés érdekében érdemes előre meghatározni a végleges padlószintet.

2️⃣ A toktoldó magasságának meghatározása

  • Mérjük le a padló és a végleges burkolat felső síkja közötti távolságot.

  • A mért értékből vonjunk le 1 cm-t, ez biztosítja a szükséges szerelési hézagot.

  • Példa: ha a távolság 19 cm → 18 cm magasra vágjuk a Gelapur toktoldót.

  • A vágást mindig egyenesen és sorjamentesen végezzük.

3️⃣ A toktoldó hosszának meghatározása

  • Mérjük meg a nyílás teljes szélességét kávától káváig.

  • A mért értékből vonjunk le 2 cm-t a két oldali szerelési hézag miatt.

  • Példa: 100 cm-es nyílás → 98 cm hosszúságú toktoldó szükséges.

  • A vágás után ellenőrizzük a végfelületek merőlegességét.

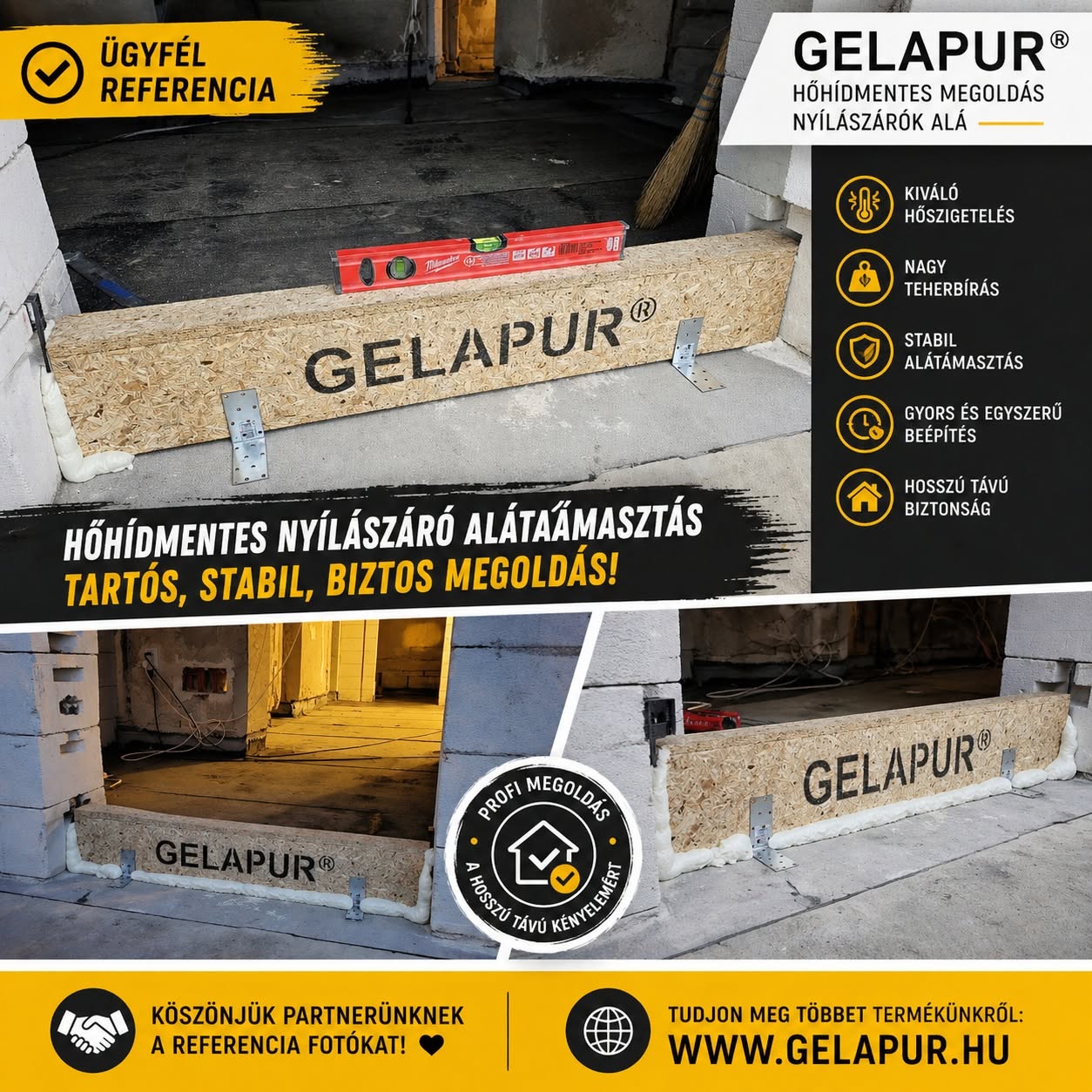

4️⃣ A toktoldó elhelyezése és szintezése

  • Helyezzük a méretre vágott toktoldót a padlóra.

  • Szintezőlapokkal állítsuk be a toktoldót a végleges padlómagassághoz igazítva.

  • Ellenőrizzük a vízszintes beállítást vízmértékkel.

  • A stabil rögzítés érdekében ékeljük ki a toktoldót két oldalon, hogy ne mozduljon el.

  • Több toktoldó sorolásánál vágjunk egy nútot a toldási oldalakba és fújjuk ki ragasztó habbal.

💡 Javaslat: A pontos beállításhoz praktikus a Gelapur toktoldó beépítő készlet, amely különböző vastagságú szintezőlapokat, ékeket és rögzítő elemeket is tartalmaz.

5️⃣ A toktoldó rögzítése

  • A toktoldót sarokvasakkal rögzítsük a padlóhoz.

  • A sarokvasakat illesszük a toktoldó oldalába bemart lefutó lábakhoz.

  • Jelöljük be a furatok helyét, majd fúrjuk ki és helyezzük be a dűbeleket.

  • Csavarozzuk a sarokvasakat a toktoldóhoz, majd rögzítsük a padlóhoz a.

  • Ellenőrizzük újra a vízszintes és a függőleges beállítást.

6️⃣ A hézagok kitöltése és végső rögzítés

  • A toktoldó és a fogadófelület közti hézagokat ragasztó purhabbal töltsük ki.

  • A purhab egyenletesen kerüljön a teljes hossz mentén.

  • A hab körülbelül 10 perc után terhelhető, de a teljes kötéshez javasolt 1–2 óra várakozás.

  • A kötés után a felesleges habot éles késsel vágjuk le.

7️⃣ Ellenőrzés és befejezés

  • Ellenőrizzük a toktoldó síkját és stabilitását.

  • Győződjünk meg arról, hogy semmilyen elmozdulás vagy deformáció nem történt.

  • A pontosan beépített toktoldó készen áll a nyílászáró fogadására.

⚙️ Szakmai tippek

  • A szintezéshez mindig több ponton ellenőrizzük a vízszintet.

  • A rögzítést ne purhabbal kezdjük, mindig mechanikus alátámasztás után használjuk.

  • Nedves, fagyos vagy poros felületre ne építsünk be.

  • Ha több toktoldót illesztünk egymás mellé, használjunk az illesztéshez ragasztó habot..

📋 Összegzés

A Gelapur toktoldók helyes beépítése kulcsfontosságú a nyílászárók hosszú távú működése, a hőhídmentes csatlakozás szempontjából.
A folyamat pontos mérésen, szintezésen és stabil rögzítésen alapul.
A beépítés megkönnyítéséhez ajánlott a Gelapur beépítő készlet használata, amely tartalmaz minden szükséges kiegészítőt az egyszerű, gyors és precíz munkához.

Ezzel a Gelapur szendvicspanelek beépítése teljes!

Hol tudom megvásárolni?

A gelapur toktoldó megvásárolható a webshopban, de leadhatja a rendelését emailben is.

A webshopban 25.000ft felett ingyenes a házhozszállítás országosan.

Email: gelapurtermekek@gmail.com

webshop

A webshopban a beépítéshez szükséges egyéb kiegészítők is kaphatók mint például:

  • hézagoló ékek csomag
  • ragasztó purhabok
  • öntapadós pára és vízszáró lemez
  • duzzadószalagok
  • tömítőpaszták
  • tokrögzítő csavarok 52-302mm-ig
  • tokrögzítő fül


Ajánlatkérés

Kérjük, töltse ki az alábbi űrlapot az adatok megadásával.
Szakértő kollégáink a beérkezett igényeket feldolgozzák, és 24 órán belül elküldjük Önnek a részletes ajánlatot.

Beépítés

A beépítés során kiemelten fontos a pontos mérés és precíz elhelyezés. A nyílászárók falközi elhelyezését pontosan ismernünk kell a sikeres beépítés érdekében. A Gelapur toktoldók felszerelése előtt legalább a panelek alatti bitumenes vízszigetelésnek készen kell állnia, hiszen erre kerül ráültetésre a toktoldó, amely így hosszú távú stabilitást és védelmet biztosít.

A rögzítés módja a panel szélességétől függ: 120 cm szélességig elegendő a ragasztóhabos rögzítés, ám 120 cm felett már ajánlott az "L" alakú sarokvas használata is, amely megakadályozza a panel kifordulását. A paneleket fémlemezzel toldjuk, amely további tartást és biztonságot nyújt az illesztéseknél.

Beépítési útmutató a Gelapur toktóldókhoz

    Nyílászáró alsó szintjének kijelölése

    A padlórétegből kiindulva kijelöljük a nyílászáró alját, amely jellemzően a végleges padlóburkolat tetejével egy szintben van. Javasolt lézeres szintező használata, hogy minden nyílászáró azonos magasságban kerüljön elhelyezésre. Az ablakkáván jelöljük a nyílászáró tok alsó pontját

    Bitumenes lemez előkészítése

    A padlón lévő bitumenes lemezt alaposan letakarítjuk, és ha szükséges, kijavítjuk a sérült részeket, majd portalanítjuk a felületet.

    Szerelési hézag kiszámítása

    Megmérjük a bitumenes lemez és a nyílászáró tok alja közti távolságot, majd ebből 1 cm-t levonunk a szerelési hézag számára.

    Panel méretre vágása

    A panel hosszát és magasságát az előzőekben mért adatok alapján levágjuk, majd portalanítjuk a panel felületét.

    Panel Behelyezése és Rögzítése

    A panelt a bitumenes lemezre helyezzük, majd műanyag hézagolóékekkel felemeljük a nyílászáró tok aljáig. A vízszintet ellenőrizzük, és mindkét ablakkávánál kiékeljük, hogy fixen rögzítve legyen. Ha a nyílászáró szélessége meghaladja az 120 cm-t, a paneleket sorolva helyezzük egymás mellé, ragasztó purhabot és perforált fémlemezeket használva a stabil megtartás érdekében.

    Végleges rögzítés

    A kiékelt panel szerelési hézagjait teljes felületen ragasztó purhabbal töltjük ki. Fontos, hogy ragasztó purhabot (például Somafix ragasztóhabot) használjunk, amely nem tágul, így biztosítva a stabil rögzítést.

    Befejezés és tisztítás

    Miután a ragasztóhab teljesen megkötött, a kitüremkedett részeket levágjuk, és alaposan összetakarítunk magunk után.

Nyílászárók szakszerű telepítése a Gelapur toktoldókra

  1. Toktoldó felületének előkészítése
    Először portalanítjuk a Gelapur toktoldó tetejét, hogy biztosítsuk a megfelelő tapadást.

  2. Tömítőszalag felhelyezése
    A beépítő készletben található tömítőszalagot gondosan a panel tetejére ragasztjuk. Ez a réteg fontos, mert megfelelő alapot ad a nyílászáró toknak, és segít a hőszigetelés biztosításában.

  3. Nyílászáró tok elhelyezése és tömítése
    A nyílászáró tokot óvatosan a tömítőszalagra helyezzük. Fontos, hogy ne csak rátegyük, hanem gondosan tömítsük is a panel és a tok közötti réseket, hiszen az épület légtömörsége kulcsfontosságú az energiatakarékosság szempontjából. Ehhez használhatunk duzzadószalagot is, amely kitágulva tömíti a réseket.

  4. Duzzadószalag használatának korlátozása
    Amennyiben duzzadószalagot alkalmazunk, figyeljünk arra, hogy ne dagadjon túl a tok aljánál, különösen, ha vékony küszöbű nyílászáróról van szó, mint például a vékony alumínium küszöbös bejárati ajtók esetén. Ebben az esetben a duzzadószalag használatát érdemes kerülni, mivel a túlzott duzzadás megemelheti a küszöböt, amely károsíthatja a szerkezetet és nehezítheti az ajtó használatát.

Ezekkel a lépésekkel biztosíthatjuk a nyílászárók stabil és légtömör telepítését a Gelapur panelekre, elősegítve az épület optimális hőszigetelését és energiahatékonyságát.

Gelapur toktoldó szakszerű vízzárása – lépésről lépésre

  1. Panel külső oldalának tisztítása
    Kezdjük a Gelapur panel külső oldalának portalanításával, hogy a vízszigetelő anyagok megfelelően tapadjanak.

  2. Bitumenes lemez előkészítése a lábazaton
    Ideális esetben a padlón alkalmazott bitumenes lemez a lábazatra is lehajtásra került. Ezt a területet szintén portalanítjuk, hogy biztosítsuk a kellősítő és a bitumenes lemez tapadását.

  3. Felület alapozása
    A meglévő bitumenes lemezt és a Gelapur panelt bitumenes kellősítővel kezeljük, ez segít a tartós tapadás kialakításában.

  4. Öntapadós bitumenes lemez felhelyezése
    A beépítőkészletben található öntapadós bitumenes lemezt úgy ragasztjuk fel, hogy legalább 5-10 cm ráfedéssel illeszkedjen a már meglévő bitumenes lemezre, és ne felejtsük el a lemezt az ablakkávára is ráhajtani. Ezzel biztosítjuk a szerelőhézag vízzárását, ami megakadályozza a pára és víz bejutását az épületbe.

  5. Pontosság és felmelegítés
    A művelet során fokozottan ügyeljünk a precíz munkavégzésre. Amennyiben a hőmérséklet +10°C alatt van, érdemes a felületet és a bitumenes lemezt hőlégfúvóval felmelegíteni, de kerüljük a lángolvasztást. A melegítés révén a bitumenes lemez erősebben tapad, ezért elengedhetetlen a pontos elhelyezés, mivel a ragasztás után már nehéz lesz igazítani.

Ezek a lépések biztosítják a Gelapur panel megbízható vízzárását, hosszú távú védelmet nyújtva a nedvesség ellen.

GYIK

Gyakran ismételt kérdések

1. Mekkora súlyt tart meg?

A panelt úgy terveztük, hogy a nagy súlyú 3 rétegű üvegezésű nyílászárókkal is könnyedén megbirkózzon. Teszteltük és egy darab panel ami 120cm hosszú 25cm magas 300kg-os súly alatt is stabilan állt. Nyomószilárdság 50kg/cm2

2. Milyen hosszúságban gyártják?

A toktoldó hossza 120cm. Ez állandó méret ennél hosszabbat egyben nem tudunk legyártani. Ha a nyílásunk 120cm-nél szélesebb akkor egyszerűen egymás mellé soroljuk a toktoldókat. Építettük már be 5m széles erkélyajtó alá is. A sorolásnál a két panelt tubusos szerelési, építési ragasztóval vagy ragasztó purhabbal rögzítjük egymáshoz. A toldásoknál a két panelt perforált lemezzel rögzítsük egymáshoz kívül és belül is.

3. Meg kell védeni a külső felét?

A külső felére megfelelő párazárást kell tenni. Mivel a panel anyag zártcellás xps ezért lángolvasztásos bitumenes vízszigetelést nem lehet alkalmazni párazárásnak. Mi bitumenes kellősítés után öntapadós bitumenes kéményszegélyt ragasztunk a panel külső felére úgy hogy legalább 10cm-es takarással ráfordulunk a lábazatra és az ablakkávára. De párazárásnak lehet alkalmazni bármilyen kültéri kenhető vízszigetelést is. Megvásárolható a webshopban: https://gelashop.hu/Flex-kemenyszegely-300mmX5m-tobbfele-szinben

4. Milyen nyílászárókhoz használható?

A termék kompatibilis a legtöbb műanyag, fa és alumínium ablak- és ajtótokkal. A leggyakoribb hazai profilrendszerekkel is gond nélkül alkalmazható.

5. Hol helyezkedik el a beépítés során?

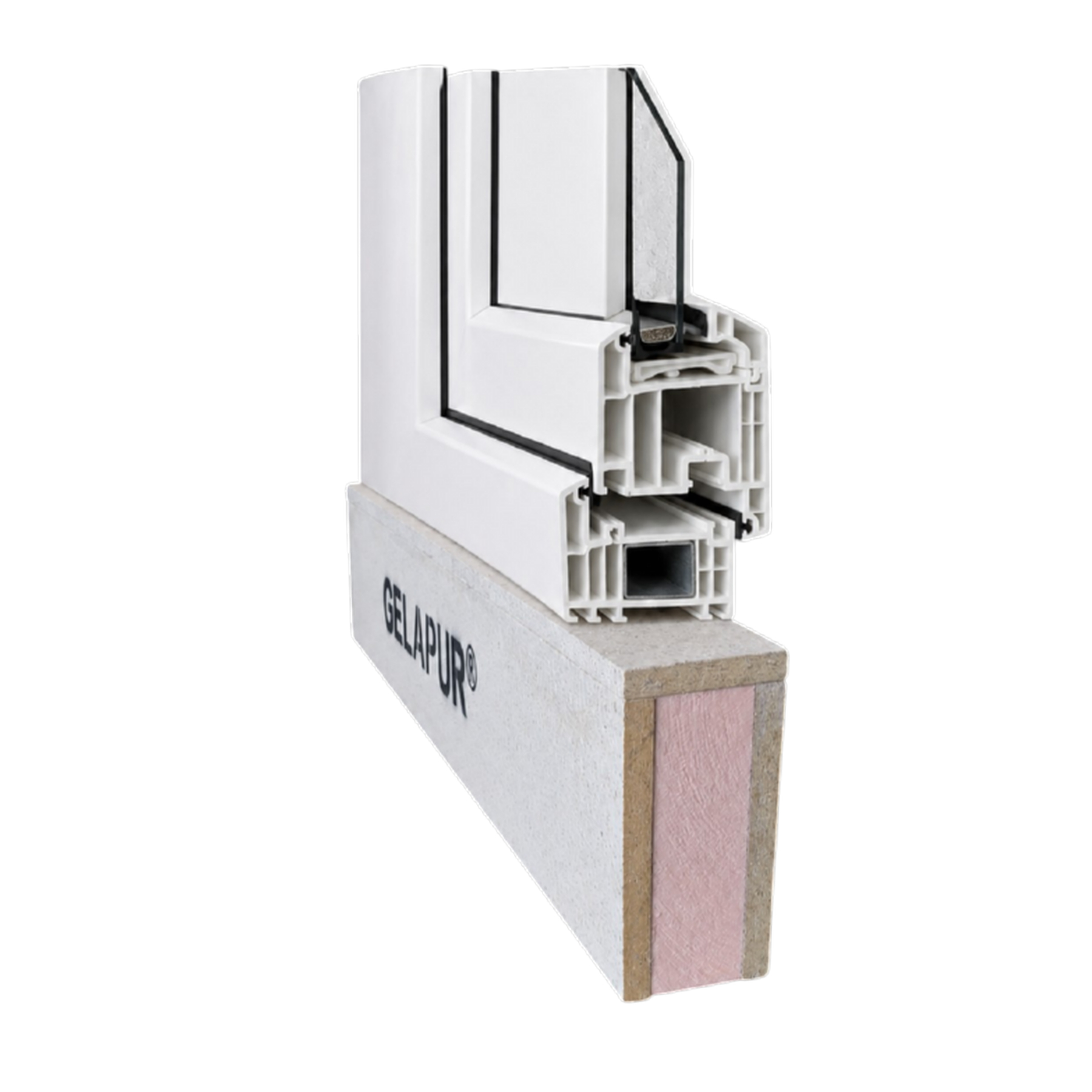

A Gelapur toktoldó közvetlenül az ablak- vagy ajtótok alá kerül beépítésre, közvetlen kapcsolatban a szerelőbetonnal vagy a fogadófelülettel. Statikailag teherbíró, így az ablak súlyát is felveszi.

6. Használható felújításokhoz is, vagy csak új építésnél?

Mindkét esetben ideális választás. Felújításnál is jelentős komfort- és energiahatékonyság-növekedést lehet vele elérni.

7. Mekkora terhelést bír el?

A Gelex párkányfogadó nagy nyomószilárdsággal rendelkezik, így biztonsággal elbírja a nyílászárók súlyát, valamint a beépítés utáni igénybevételeket is.

8. Víz- és páratűrő az anyag?

A Gelapur toktoldó nagy nyomószilárdsággal rendelkezik, így biztonsággal elbírja a nyílászárók súlyát, valamint a beépítés utáni igénybevételeket is (például padlóburkolat vagy párkány terhelését).

9. Hogyan rendelhetem meg?

A termék elérhető ahttps://gelashop.hu/hohidmegszakito-panel webáruházban. Egyszerűen válaszd ki a kívánt méretet és mennyiséget, és add le rendelésed online.
